오늘은 2019년식 렉서스 ES300h에 아이트로닉스 신형 애프터블로우 제품을 직접 설치한 과정을 공유해보려고 합니다.
애프터블로우는 여름철 에어컨 곰팡이 냄새 제거에 탁월한 효과를 주는 필수 아이템이죠!
🔧 사용 제품

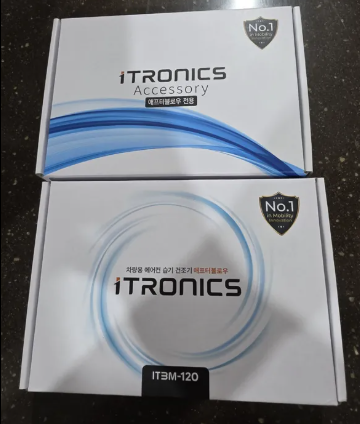

- 제품명: 아이트로닉스 애프터블로우 ITBM -120 (220)
- 버전: 신형 모델 (전용 릴레이 포함형)
1️⃣ 준비물 확인 및 위치 파악
가장 먼저 조수석 쪽 글로브박스를 열고 하단 커버를 탈거하면 휴즈박스와 배선 커넥터를 확인할 수 있습니다.
렉서스는 대부분의 배선이 깔끔하게 정리되어 있어서 DIY 난이도는 낮은 편입니다.
 |
 |

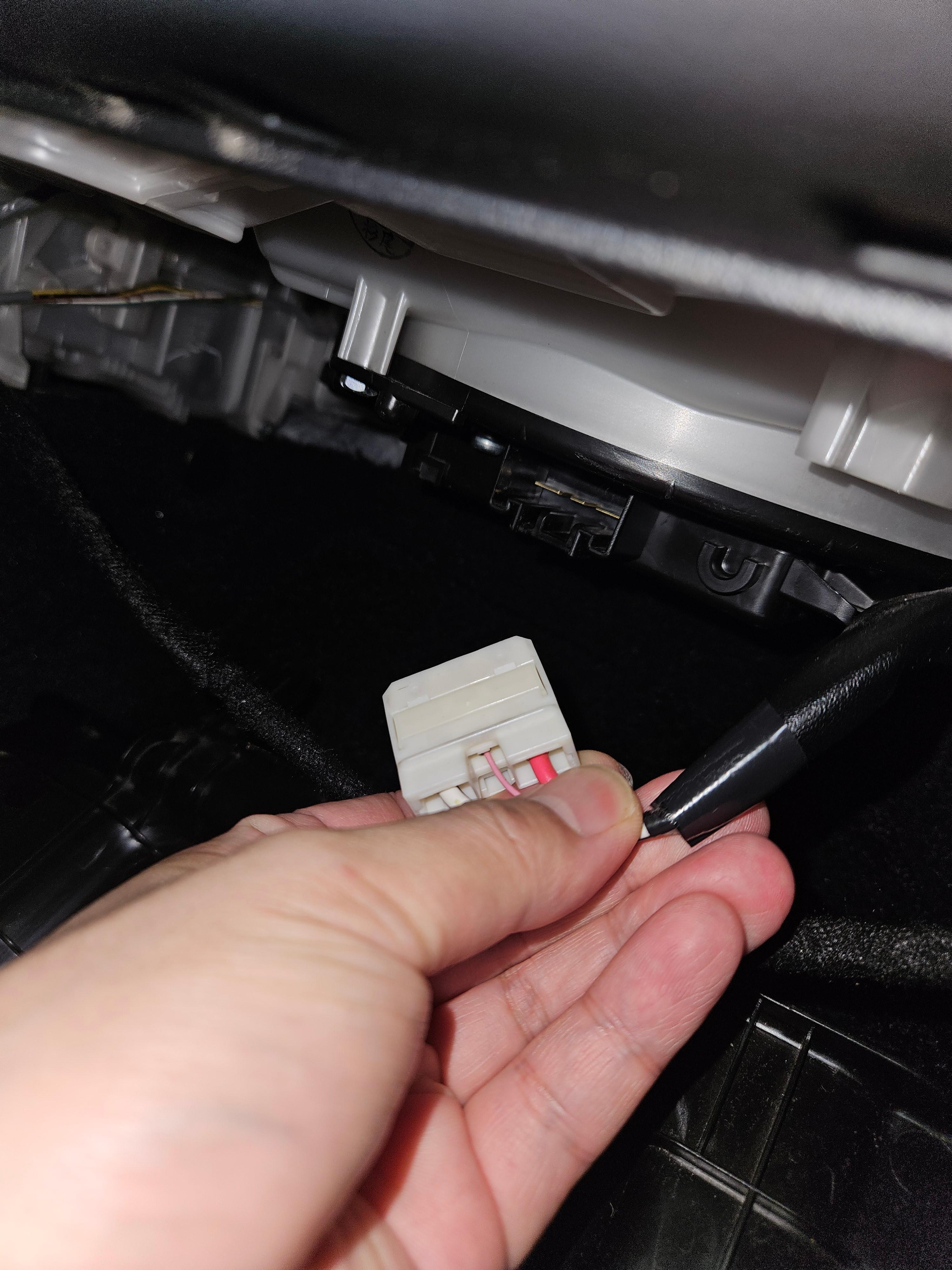

블로우 모터 하단에 커넥터를 연결해제합니다.
2️⃣ 퓨즈박스 커버 분리 및 휴즈 위치 확인
작업 전, 설명서를 기준으로 ACC(시동 전원) 에 연결할 위치를 확인해줍니다.

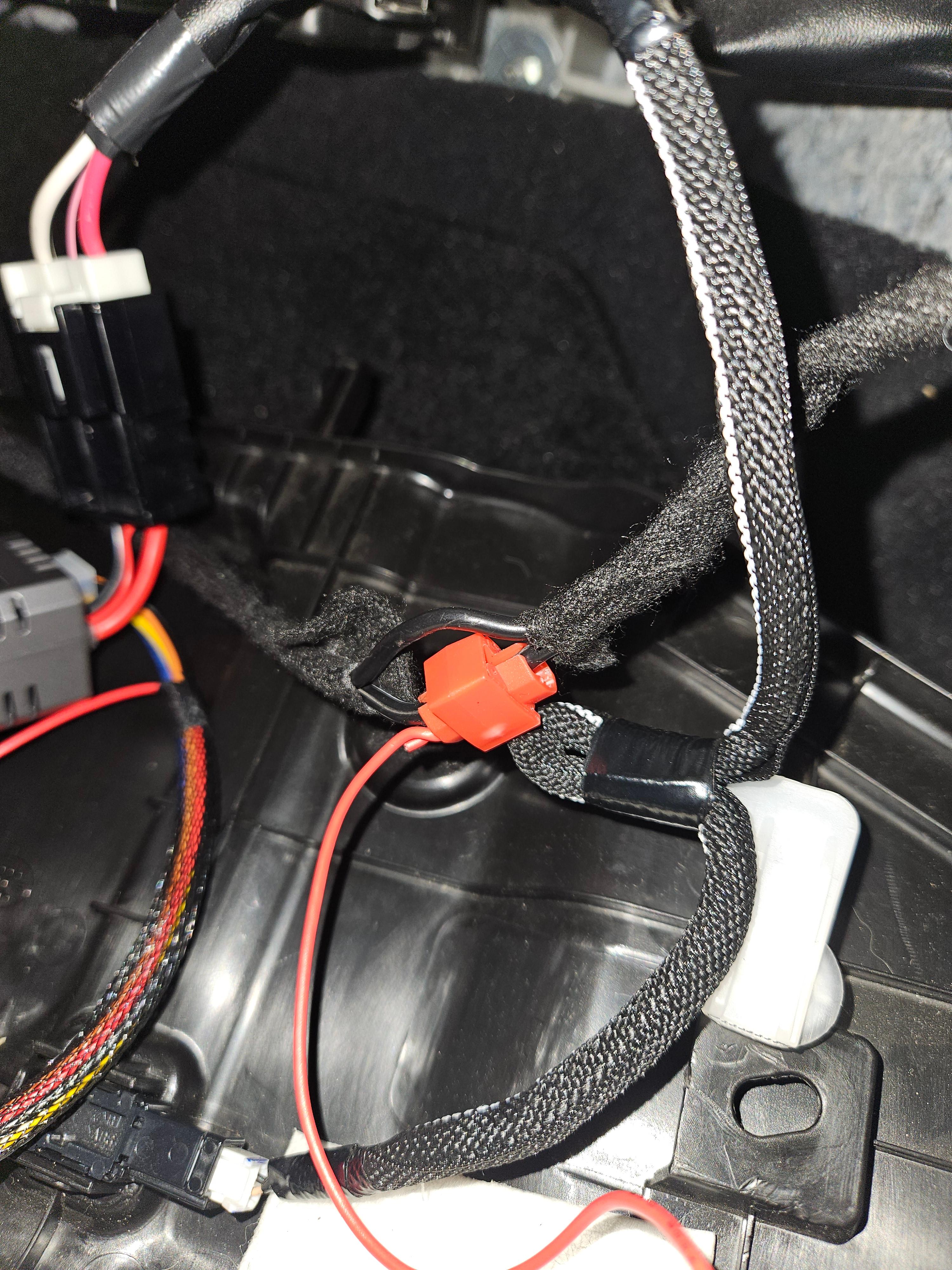

전압 테스트 펜으로 전압을 확인하는 것이 중요합니다. 저는 P-Oulet가 보조배터리로 연결되어 있는데 이쪽으로
연결하기로 했습니다.
3️⃣ 배선 작업 – 애프터블로우 연결

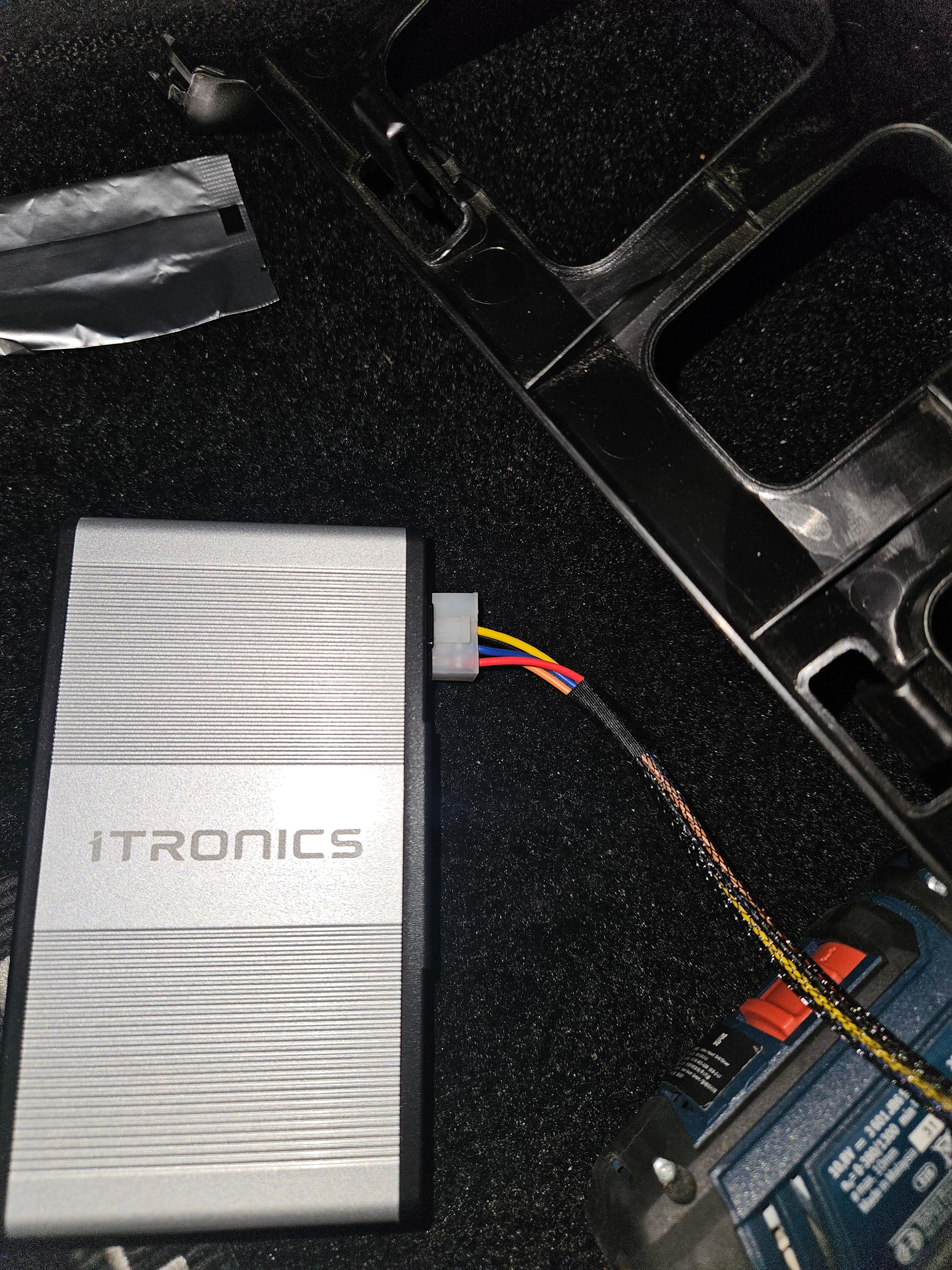

애프터블로우 본체는 전원선(검정/빨강), ACC선, IG1선, 팬선 등 총 4~5가닥의 선으로 구성되어 있습니다.
색깔 신경쓰지마시고 잭바이잭으로 되어 있기때문에 ACC선만 따로 신경쓰고 나머지는 그냥 맞는 잭에 연결시켜주면됩니다.

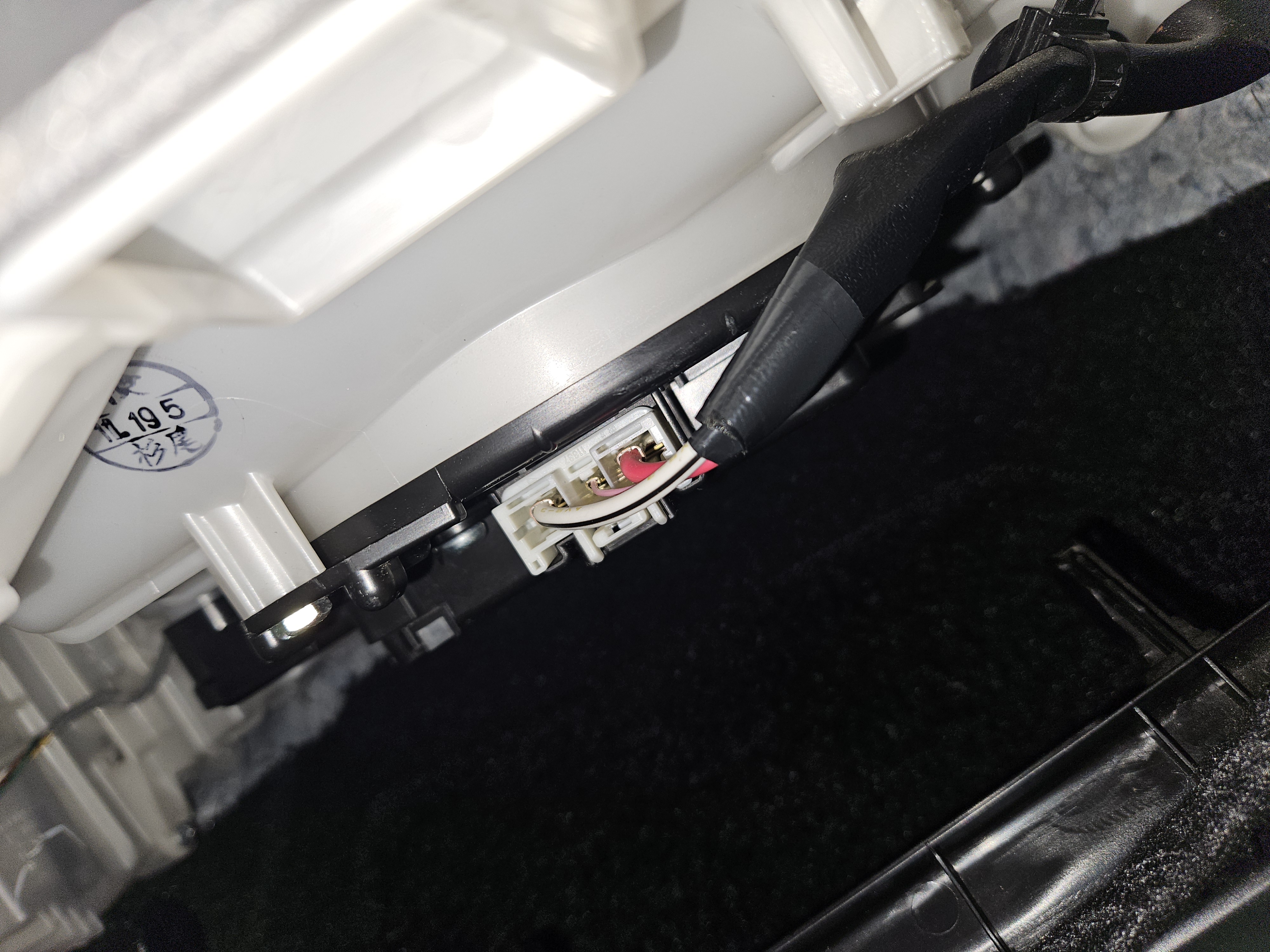

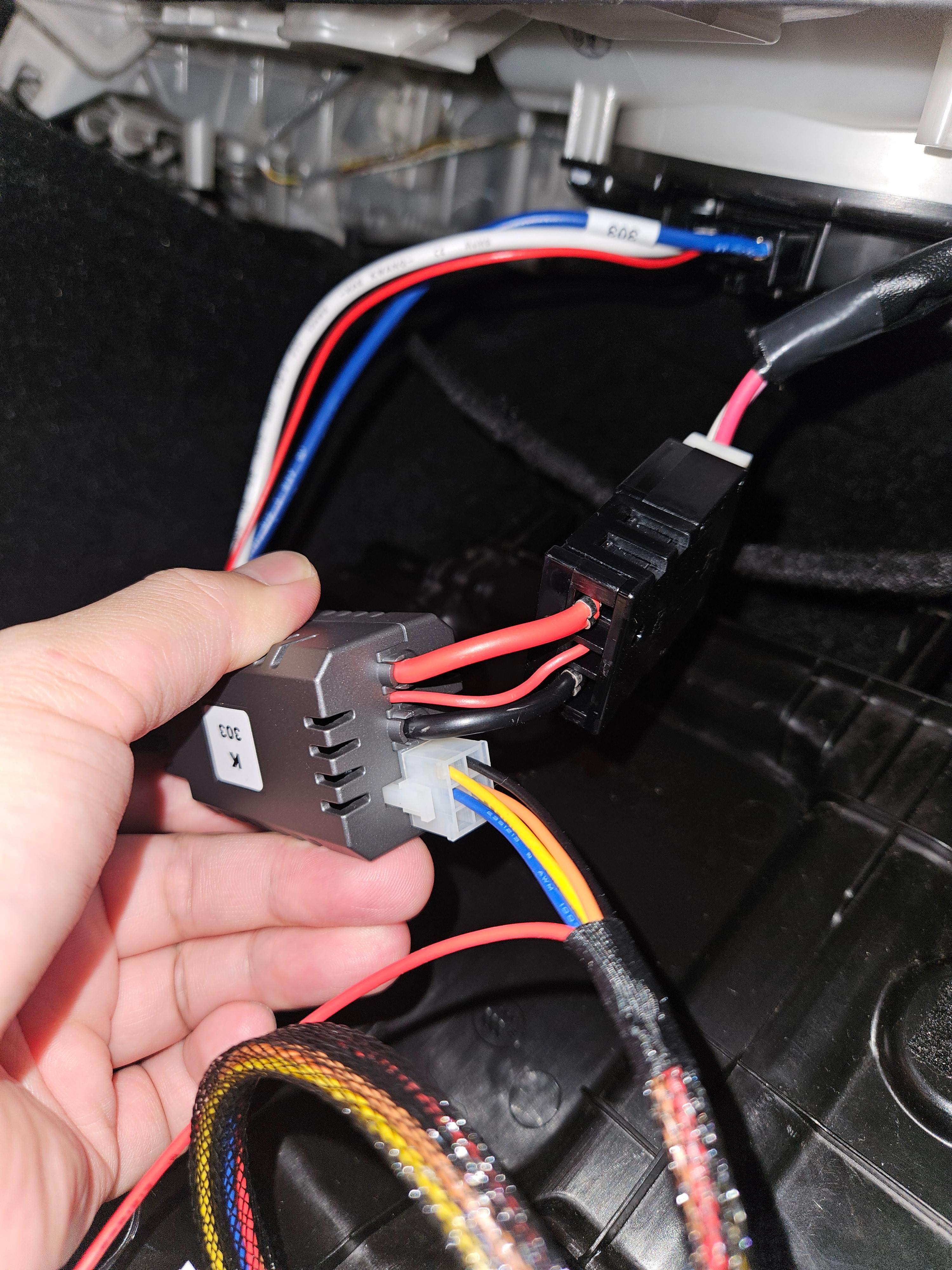

렉서스 ES300h의 경우 팬선은 블로워 팬 커넥터에 T자 방식으로 연결하면 됩니다.
4️⃣ 팬 커넥터 연결
블로워 팬은 조수석 발판 안쪽 깊숙이 있으므로 길쭉한 롱노우즈가 있으면 매우 유용합니다.
팬선은 녹색/흰색 배선을 기준으로 연결하되, 반드시 설명서 기준으로 전압체크 후 연결하세요.
5️⃣ 본체 장착 및 테스트

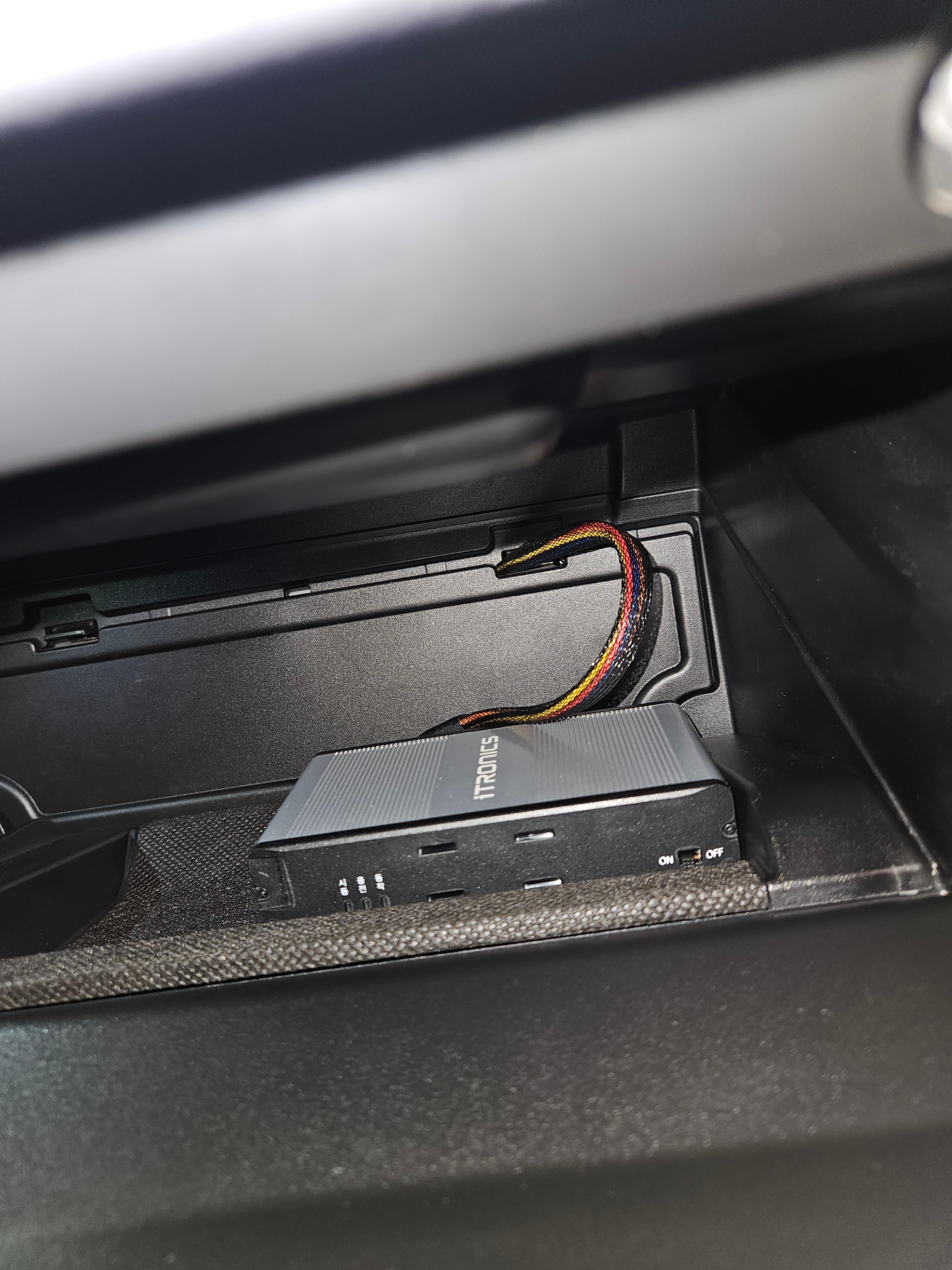

애프터블로우 본체는 글로브박스 상단 내부에 넣었습니다.
시동 후 애프터블로우의 LED가 점등되면 성공입니다!
🔍 보조 확인 – 작동 시간 & 종료 후 팬 작동 확인
시동을 끄고 약 10초~1분 후, 팬이 다시 돌기 시작하면 정상 작동 중입니다.
이 과정이 바로 애프터블로우의 핵심!
에어컨 증발기에 남은 습기를 날려 곰팡이 번식을 억제합니다.
✅ 마무리 총평
| 작업 소요시간 | 약 40분 |
| DIY 난이도 | ★★☆☆☆ (중하) |
| 설치 효과 | 에어컨 냄새 제거, 실내 공기 쾌적 |
| 추천도 | 강력 추천! 렉서스 ES300h 완전 호환 |
🎯 마무리 팁
- 반드시 전압체크 후 작업하세요.
- 팬선을 잘못 연결하면 블로워가 계속 돌아 배터리 방전 위험이 있습니다.
- 설치 후 반드시 시동 ON/OFF 테스트를 반복하며 작동 조건을 확인하세요.
📌 영상이나 추가 사진이 필요하신 분은 댓글로 요청 주세요!
다음엔 렉서스 ES300h의 다른 DIY 꿀팁도 공유해드릴게요!
